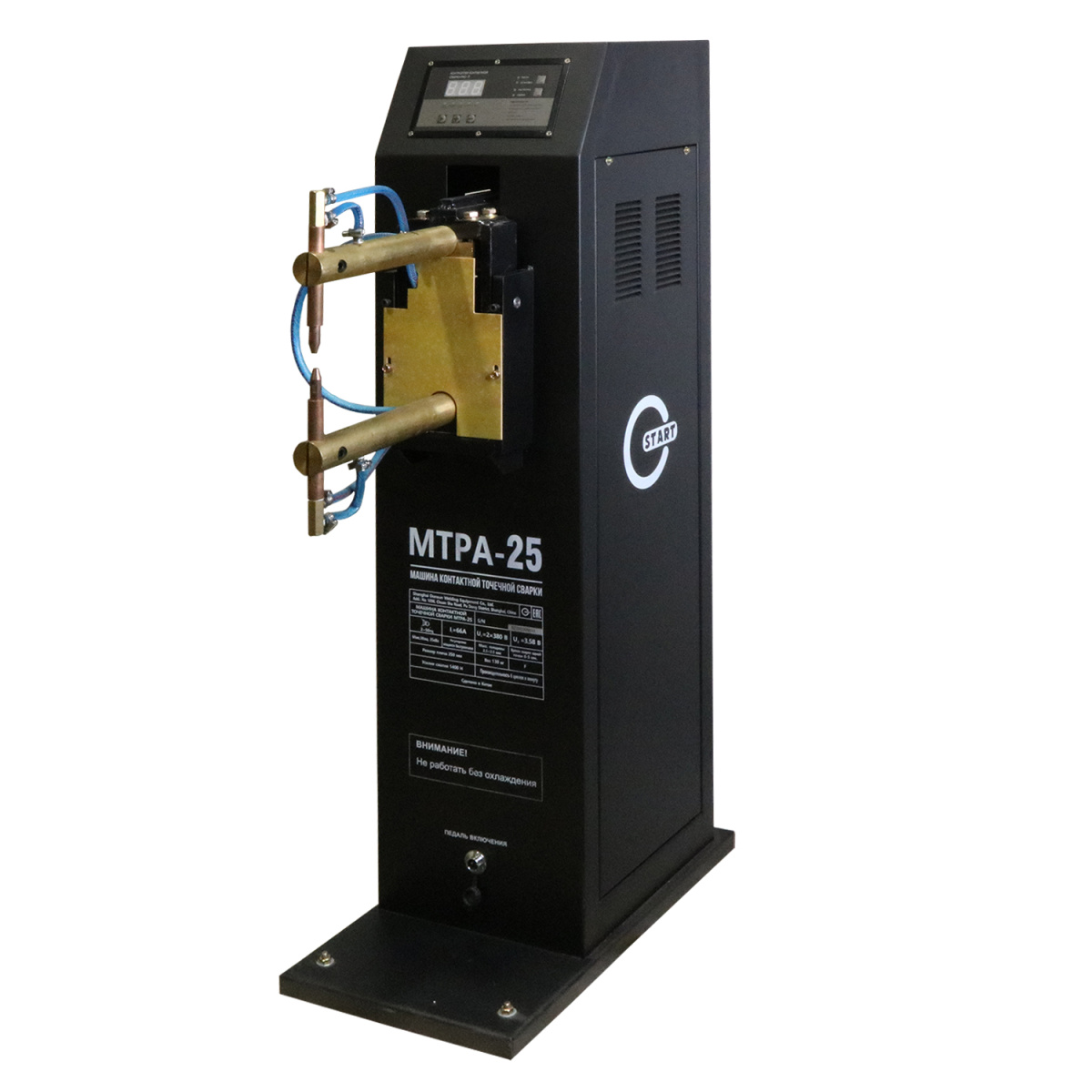

МТРА25 МАШИНА КОНТАКТНОЙ СВАРКИ START 7STMA25
ОПИСАНИЕ
МТРА25 — стационарная машина контактной точечной сварки с пневматическим приводом от бренда START. Модель разработана для работы в условиях мелкосерийного и серийного производства, где критически важны скорость выполнения операций, повторяемость результата и долговечность оборудования. Питание от стандартной трехфазной сети 380 В / 50 Гц и номинальная мощность 25 кВА обеспечивают уверенную сварку деталей из листового металла.
Микропроцессорное управление параметрами
Встроенный микропроцессорный блок управления позволяет бесступенчато регулировать сварочный ток, время сварки и время спада тока. Оператор точно подбирает режим под конкретную толщину и марку металла — это гарантирует стабильное качество каждого сварного соединения. Никаких ступенчатых переключателей и приблизительных настроек: все параметры задаются точно и воспроизводятся от детали к детали на протяжении всей производственной партии.
Пневматический привод с радиальным ходом электрода
Пневматический привод сжатия значительно снижает физическую нагрузку на оператора — электрод прижимается к детали без мускульных усилий, быстро и с точно контролируемым усилием. Радиальное перемещение рабочего плеча расширяет возможности позиционирования заготовки и упрощает работу с деталями сложной формы. Встроенный фильтр-регулятор с манометром поддерживает стабильное давление воздуха в системе и надежно защищает пневматику от загрязнений.
Водяное охлаждение для интенсивной работы
Система водяного охлаждения электродов и силового симистора обеспечивает стабильную работу машины при длительных производственных нагрузках. Охлаждение предотвращает перегрев ключевых узлов, существенно продлевает ресурс электродов и сохраняет постоянное качество сварных точек на протяжении всей рабочей смены.
Область применения
МТРА25 оптимально подходит для точечной сварки кузовных деталей, металлических корпусов приборов и конструкций из листового металла в автомобильном производстве, металлообработке и приборостроении. Сочетание пневматического привода, микропроцессорного управления и водяного охлаждения делает ее выгодным решением для предприятий, которым необходимо сочетать высокую производительность с неизменным качеством сварных соединений.
Особенности контактной машины:
- Микропроцессорный блок управления сварочными параметрами
- Водяное охлаждение электродов и силового симистора
- Пневматический привод сжатия
- Радиальное перемещение рабочего плеча
- Встроенный фильтр-регулятор с манометром
Технические характеристики
| Входное напряжение питающей сети, В, 50 Гц | 380 |
| Номинальная мощность, кВа | 25 |
| Максимальный вторичный ток, кА | 66 |
| Номинальный первичный ток, А | 66,0 |
| ПВ, % | 10 |
| Напряжение холостого хода, В | 3.55 |
| Вылет электродов, мм | 280 |
| Толщина свариваемых листов (низк.углер.), мм | 2.5+2.5 |
| Максимально усилие сжатия, H | 1400 |
| Давление воздуха внешней магистрали, МПа | 0,55 |
| Расход охладителя, л/ч | 480 |
| Вес, кг | 100,0 |
| Габариты источника питания, мм | 660х600х1200 |
| Тип привода | Пневпривод |
| Тип сварки | контактная |
